Шта је УСБ3.0 модул камере?

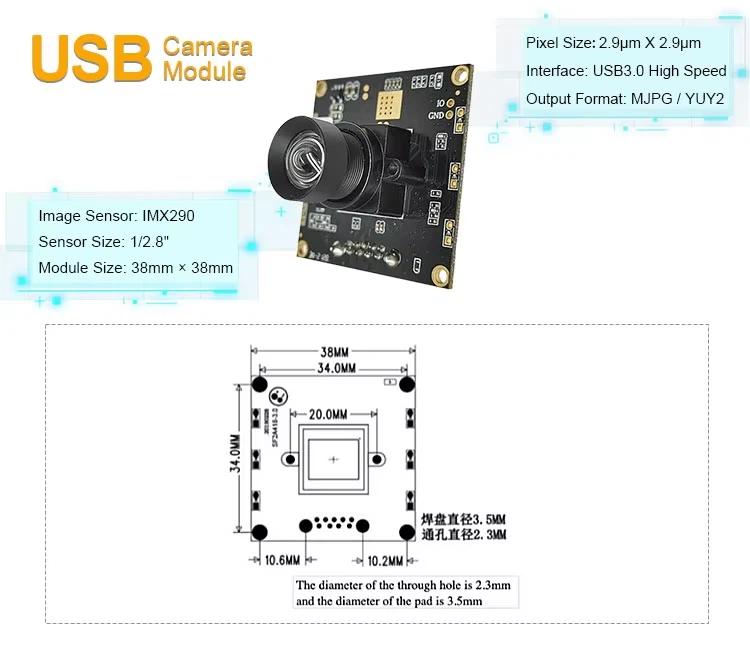

УСБ3.0 модул камере је компактни уређај за визуелно аквизицију који интегрише сензор слике високе{1}}осетљивости, оптичко сочиво-високе дефиниције, главни контролни чип УСБ3.0 протокола и коло за обраду сигнала. Ослањајући се на пропусни опсег од 5 Гбпс УСБ3.0 интерфејса, може да оствари велику -брзину кадрова-прихватања слике/видеа и-пренос у реалном времену у-резолуцијама високе дефиниције као што су 1080П и 4К. У поређењу са УСБ2.0 модулима камере, његова брзина преноса података је повећана за око 10 пута, што може ефикасно да избегне муцање и кашњење током преноса слике високе{16}}е дефиниције. Истовремено, има погодност укључи-и-прикључи, може се брзо прилагодити већини оперативних система као што су Виндовс и Линук без инсталирања додатних драјвера и широко се користи у сценаријима као што су опрема за инспекцију индустријског вида машина, интелигентни терминали за видео конференцију, камере високе{20}}дефиниције за пренос уживо.рецогни приступ и уређаји за контролу приступа лицем.

Поређење разлика између УСБ3.0, УСБ2.0 и МИПИ модула камере

УСБ2.0 модули камере су исплативи-ефикасни производи опште-производи за основне потребе визуелног аквизиције, УСБ3.0 модули камере су напредни уређаји опште{4}}уређаји који се фокусирају на високу дефиницију, високу брзину кадрова и ниско кашњење, док су МИПИ модули камере уграђени визуелни модули специјално дизајнирани за уграђене системе. Ова три се значајно разликују по стандардима интерфејса, перформансама преноса и сценаријима примене.

Следи детаљна компаративна анализа и табела параметара:

Димензија поређења	УСБ3.0 модул камере	УСБ2.0 модул камере	МИПИ модул камере
Основни интерфејс и протокол	УСБ 3.0/3.1 Ген1 (УСБ 3.2 Ген1)	УСБ 2.0	МИПИ ЦСИ-2 (Д-ПХИ или Ц-ПХИ)
Трансмиссион Бандвидтх	5 Гбпс (више за касније верзије)	480 Мбпс (ефикасно ~320-360 Мбпс)	Веома висока (нпр. Д-ПХИ в1.2 до 2,5 Гбпс по траци, обично 1-4 траке паралелно)
Способност протока података	Подршка за пренос велике брзине кадрова као што су 4К@30фпс, 1080П@60фпс и више	Максимална подршка за 1080П@30фпс, озбиљно муцање у 4К режиму	Подршка за високе резолуције као што је 4К/8К, брзина кадрова може да се флексибилно конфигурише у складу са бројем трака (прилагођавајући се врхунским-потребама за снимање слика)
Компатибилност драјвера	Компатибилан са главним оперативним системима, потребни су наменски драјвери за неке системе у режиму високе{0}}дефиниције	Компатибилан са Виндовс, Линук, Андроид, у већини случајева није потребан драјвер	Мора да одговара специфичним главним контролним чиповима (нпр. Куалцомм, Роцкцхип), што захтева прилагођени развој драјвера
Трансмиссион Дистанце	Средње (3-5 метара). Захтева квалитетне оклопљене каблове, обично испод 5м.	Дужи (до ~5 метара). Блажи захтеви за каблове.	Веома кратко (обично<30cm). Designed for chip-to-chip or board-to-board connection. Longer distances cause severe signal integrity issues.
Перформансе потрошње енергије	Висока ефикасност преноса, око 3-5В	Мала потрошња енергије, око 2-3В	Најмања потрошња енергије око 1-2В
Ниво трошкова	Већа цена модула. Укључује-брзину обраду сигнала и компоненте квалитета.	Веома ниска цена модула. Зрела технологија, комплетан ланац снабдевања, исплатив{1}}.	Потенцијално ниска цена саставнице, али висока цена интеграције система. Сам модул може бити једноставан, али скривени трошкови укључују дизајн ПЦБ-а, отклањање грешака сигнала и развој драјвера.

Детаљно објашњење разлике

Разлике у перформансама преноса и сценаријима примене

Ово је најосновнија разлика између ова три. УСБ2.0 модул има пропусни опсег од само 480Мбпс, што може да задовољи само основну аквизицију резолуција испод 1080П, погодно за цивилне сценарије са ниским захтевима за квалитет слике и перформансе-у реалном времену; УСБ3.0 модул има пропусни опсег повећан за више од 10 пута, што може да преноси-пренос 4К видео високе{9}}видеа високе дефиниције у реалном времену. Његове предности што нема муцања и мало кашњење чине га погодним за професионалне сценарије као што су индустријска инспекција и{11}}стриминг уживо високе дефиниције; МИПИ модул је ексклузиван избор за уграђене уређаје. Поседује уграђени серијски пренос, са јаком способношћу против{13}}ометања и малом потрошњом енергије. Карактеристика проширења на више трака може да подржи снимање у високој{16}}резолуцији, као што је 8К, и широко се користи у уређајима са компактним простором и високом интеграцијом као што су паметни телефони, системи{18}}монтирани на возила и дронови.

Разлике у компатибилности и методама примене

И УСБ2.0 и УСБ3.0 модули су уређаји опште-уређаје, који подржавају компатибилност унакрсне промене и унакрсне{3}}системе, без сложене хардверске адаптације, а обични корисници могу директно да их повежу са рачунарима и индустријским рачунарима ради употребе; док МИПИ модули нису универзални, они морају бити упарени са главним контролним чиповима који подржавају МИПИ-ЦСИ-2 протокол и морају бити уграђени у уређај за лемљење и фиксирање. Не могу се користити само као спољни уређаји, а процес прилагођавања захтева професионални развој хардвера и драјвера.

Разлике у трошковима и{0}}ефективности

УСБ2.0 модули имају развијену технологију и ниске трошкове масовне производње, што их чини првим избором за економичност; УСБ3.0 модули имају надограђене главне контролне чипове и преносна кола на основу УСБ2.0, уз незнатно повећање трошкова, али могу да задовоље професионалне потребе, а исплативост{3}}је умерена; цена хардвера за саме МИПИ модуле није изузетно висока, али подршка за развој главног контролног чипа, отклањање грешака у драјверу и друге прилагођене услуге ће повећати укупне трошкове, чинећи их погоднијим за-истраживање и развој уграђених производа великих размера.

Које су предности УСБ3.0 модула камере?

Ултра{0}}високи пропусни опсег преноса

Опремљен УСБ3.0 Супер Спеед интерфејсом, има пропусни опсег преноса до 5Гбпс, више од 10 пута више од УСБ2.0 модула. Довољан пропусни опсег може лако да пренесе-пренос у реалном времену видео стримова високих-спецификација као што су 4К@30фпс и 1080П@60фпс, ефикасно избегавајући кашњење, губитак кадрова и застој током преноса слике високе{11}}дефиниције.

Подршка за Ухд и високу{0}}брзину кадрова{1}}

Може стабилно да подржава високе резолуције, као што су 4К и 1080П, и постиже велику -брзину кадрова-прихватања. У поређењу са УСБ2.0 модулима који подржавају само 1080П@30фпс, његова течност слике је знатно побољшана; у исто време, у поређењу са МИПИ модулима, иако не подржава 8К ултра-високу дефиницију, може да постигне стабилан излаз стандардних спецификација високе{10}}дефиниције без ослањања на више-проширења.

Јака унакрсна{0}}компатибилност система

Компатибилан је са главним оперативним системима као што су Виндовс, Линук и Андроид и не захтевају наменске драјвере у већини сценарија. У поређењу са МИПИ модулима који морају да одговарају специфичним главним контролним чиповима и прилагођеним драјверима, праг прилагођавања је знатно смањен.

Стабилан{0}}пренос на велике удаљености

Удаљеност преноса може да достигне 5 метара без релеја, што је исто као код УСБ2.0 модула, и далеко боље од МИПИ модула који могу да остваре само пренос унутар 0,3 метра; у исто време, усваја оптимизовану шему преноса сигнала, која има јачу способност против-електромагнетних сметњи од УСБ2.0 модула.

Високе перформансе трошкова

Одржава одличну функцију-и-прикључи и-замена-за УСБ стандарда ради једноставне интеграције. Истовремено, његове перформансе далеко надмашују УСБ2.0, испуњавајући професионалне захтеве. Постиже најбољу равнотежу између лакоће употребе и високих перформанси.

Које су главне примене УСБ3.0 модула камере?

Паметни малопродајни киосци

Интегрисани у продајне ормаре, они користе слике са великом-оквиром-оквирених слика како би тачно препознали радње купаца приликом преузимања или враћања артикала у реалном-времену, омогућавајући „зграби-и-ии“ аутоматску наплату.

Брзе{0}}камере за анализу покрета

Користи се за снимање тренутних догађаја као што су путање роботске руке, судари капљица или ломови материјала за научна проучавања путем успорене{0}}репродукције.

Смарт Харвестинг Робот Висион Арм

Интелигентна рука робота за брање: Постављена на крају механичке руке, користи слике високе{0}}резолуције за идентификацију положаја и величине зрелих јагода. Ово побољшава стопу успешности брања и ефикасност операције.

Капије за безбедносну проверу

Инсталирани на аеродромима, железничким станицама итд., користе две УСБ3.0 камере за 3Д препознавање лица, брзо усклађивање са базом података и побољшање ефикасности пролаза путника.

Интелигентни само{0}}шалтер

Уграђен у нагнуту област за скенирање на врху касе, може истовремено да идентификује бар кодове и изглед више артикала у високој резолуцији. Ово омогућава паралелно препознавање више ставки, побољшавајући брзину израчунавања и смањујући просечно време чекања купаца.

Камера за препознавање регистарских таблица

Инсталиран на порталу или на улазу на паркинг, снима слике регистарских таблица{0}}у реалном времену током кретања возила. УСБ 3.0 фулл-дуплекс режим омогућава истовремено прикупљање и обраду података, чиме се повећава тачност препознавања.

Како одабрати УСБ3.0 модул камере?

Избор правог УСБ3.0 модула камере захтева систематску процену захтева вашег пројекта и техничких спецификација. На основу добијених информација, ево кључних корака за избор:

Дефинишите основне захтеве за апликацију

Ово је полазна тачка. Идентификујте основне потребе за перформансама слике на основу вашег специфичног сценарија:

Дајте приоритет високој резолуцији: За апликације као што је интелигентна рука робота за бербу којој су потребни јасни детаљи воћа или капија за безбедносну проверу која захтева високо{0}}прецизно подударање лица, дајте приоритет моделима који подржавају 4К или већу резолуцију.
Дајте приоритет великој брзини кадрова: За употребу у камерама за анализу покрета велике-брзине које снимају путање роботске руке или ломове материјала, или паметним малопродајним киосцима којима је потребно-препознавање у реалном времену за брзе радње хватања{2}}и{3}}ии, изаберите моделе који подржавају при 1080ппс и више од 1080П 120фпс/200фпс.
Уравнотежени захтеви: За ХД видео конференције или камере за препознавање регистарских таблица довољан је добар квалитет при 1080П са пристојном флуидношћу (нпр. 30фпс-60фпс).

Процените кључне параметре перформанси

На основу захтева из корака 1, пажљиво прегледајте ове спецификације хардвера:

Сензор и резолуција: Потврдите тип сензора (Глобал Схуттер ЦМОС за велике-брзине кретања, Роллинг Схуттер ЦМОС за нижу цену) и његов ефективни број пиксела како бисте задовољили ваше потребе за резолуцијом.
Брзина кадрова: Која је максимална стабилна брзина кадрова коју модул може емитовати у вашој циљној резолуцији? Ово директно одређује флуидност видеа.
Интерфејс и пропусни опсег: Уверите се да је то стандардни УСБ3.0 Ген1 уређај и користите-квалитетне заштићене каблове да бисте гарантовали стабилан приступ пропусном опсегу од 5Гбпс и избегли уска грла.
Компатибилност софтвера: Проверите да ли модул подржава стандардни УВЦ протокол за плуг-анд-на Виндовс, Линук итд. За индустријску употребу, проверите да ли је ГенИЦам усклађеност и доступност СДК за лаку интеграцију са софтвером као што је ЛабВИЕВ или ОпенЦВ.

Размотрите системску интеграцију и физичке карактеристике

Фактор форме и интерфејс: Да ли величина модула одговара вашем уређају? Да ли је носач објектива стандардан за лаку замену објектива?
Захтеви за напајање: Потврдите потрошњу енергије модула. Док УСБ3.0 може да испоручи до 4,5 В, процените да ли је то довољно за модуле са интегрисаним осветљењем.
Радно окружење: Да ли ће се користити у индустријским окружењима (велика температура, прашина) или на отвореном (захтева заштитно кућиште)?

Биланс трошкова и подршка добављачима

Укупни трошкови поседовања: Одаберите у оквиру буџета, узимајући у обзир и трошкове модула и потенцијалне трошкове развоја/интеграције.
Техничка подршка и екосистем: Преферирајте добављаче који обезбеђују стабилне драјвере, детаљну СДК документацију и пример кода. Поуздана-подршка након продаје је кључна за развој и одржавање.

Закључак: Избор УСБ3.0 модула камере се односи на проналажење оптималне равнотеже између перформанси, компатибилности, цене и лакоће коришћења. За апликације које се повезују са рачунарима или индустријским рачунарима, захтевају високу{2}}дефиницију, велику-брзину сликања и погодност за укључивање и репродукцију{4}}и-, УСБ3.0 модул је идеалан избор-који нуди супериорне перформансе у односу на УСБ2.0 и већу свестраност од МИПИ модула.

СинцереФирст УСБ3.0 водич за избор модула камере

СинцереФирст, као добављач професионалних модула за камеру, нуди разне-УСБ3.0 модуле камере високих перформанси-готових-производа, истовремено пружајући прилагођена решења у складу са посебним потребама купаца за испуњавање сценарија примене различитих индустрија. У комбинацији са параметрима постојећих--модела, следеће је детаљан водич за избор за вас:

И. Основни принципи одабира

Избор СинцереФирст УСБ3.0 модула камере захтева фокусирање на пет основних димензија: сценарије апликације, резолуцију/брзину кадрова, перформансе сензора, захтеве за посебне функције и компатибилност интерфејса, усклађивање параметара производа са стварним потребама коришћења како би се постигао најбољи баланс између перформанси и цене.

ИИ. Сценарио{1}}Специфичне препоруке за избор

1. Сигурносни сценарији за препознавање лица и контролу приступа

Препоручени модели: СФ1А293-Д (први избор),СФ2А694
Тачке одабира: СФ1А293-Д са двоструким сочивом и ИР+РГБ дизајном двоструког излаза, оптимизован за препознавање лица, може брзо да ухвати јасне црте лица у сложеним светлосним окружењима; ХДР функција СФ2А694 може ефикасно да управља сценама позадинског осветљења како би се осигурала тачност верификације идентитета
Типичне примене: терминали за контролу приступа за препознавање лица у пословној згради/парку, интелигентне машине за посетиоце, уређаји за проверу присуства

2. Индустријски машински вид и сценарији{1}}инспекције велике брзине

Препоручени модели:СФ2А103-3.0(Први избор за високу брзину кадрова), СФ8А625-88 (први избор за високу прецизност)
Тачке одабира: СФ2А103-3.0 подржава 1080П@60фпс, може да снима детаље објеката који се крећу великом брзином, погодан за детекцију величине електронских компоненти и идентификацију дефекта лемног споја ПЦБ-а; СФ8А625-88 8МП+4К@60фпс конфигурација може задовољити потребе детекције површинских дефекта прецизних делова
Типичне примене: опрема за контролу квалитета аутоматизоване производне линије,-камере за анализу покрета велике брзине, интелигентни системи роботског вида за сортирање

3. Сценарији снимања ХД видео записа и стриминга уживо

Препоручени модели:СФ13А886(аутофокус), СФ8А625-88 (висока брзина кадрова)
Тачке одабира: Функција 12МП+аутофокус СФ13А886 је погодна за сцене које морају често да прилагођавају удаљеност снимања; СФ8А625-88 4К@60фпс пренос високе брзине кадрова може да обезбеди несметан пренос уживо без муцања
Типичне примене: стриминг уживо све-у-машине, образовни системи за снимање и емитовање, опрема за консултације у телемедицини

4. Интелигентни сценарији за надгледање транспорта и безбедности

Препоручени модели:СФ8А625-88(Старлигхт Нигхт Висион), СФ2А694 (ХДР позадинско осветљење)
Тачке одабира: СФ8А625-88 Старвис старлигхт- сензор нивоа може јасно да ухвати регистарске таблице и детаље возила чак иу окружењима са слабом осветљеношћу; ХДР функција СФ2А694 може да обради сцене са јаким контрастом између јаког светла и сенки
Типичне примене: опрема за снимање прекршаја на путу, системи за препознавање регистарских таблица на паркингу, камере за надзор аутопута

5. Паметна малопродаја и сценарији{1}}самоуслуживања

Препоручени модели: СФ2А103-3.0 (препознавање више мета), СФ1А293-Д (стерео визија)
Тачке одабира: СФ2А103-3.0 висока брзина кадрова може брзо да идентификује радње купаца приликом преузимања робе; Стерео визија СФ1А293-Д може да реализује 3Д препознавање предмета, побољшавајући тачност самоодјављивања
Типичне примене: паметне продајне машине, -шалтери за самосталну одјаву, беспилотни системи за преглед продавница

ИИИ. Прилагођена решења и услуге

Поред горенаведених -готових- производа, СинцереФирст такође пружа свеобухватна прилагођена решења, укључујући, али не ограничавајући се на:

Специјални оптички дизајн: Прилагођена жижна даљина сочива, угао гледања и отвор бленде како би се задовољиле различите удаљености уградње и захтеви животне средине

Прилагођавање сензора: Изаберите одговарајуће фотоосетљиве чипове у складу са сценаријима примене, пружајући вишеструке излазне режиме као што су црно-бели, у боји и инфрацрвени

Прилагођавање интерфејса и облика: Подржава различите верзије УСБ3.0/3.1/3.2, опциони интерфејс типа-Ц и прилагодљиву величину модула и метод инсталације

Проширење функција: Додајте посебне функције као што су ГПИО окидање, контрола блица и компензација температуре

Прилагођавање софтвера: Обезбедите ексклузивни развој драјвера, оптимизацију алгоритма слике и подршку за секундарни развој СДК

ИВ. Резиме одлуке о избору-процеса доношења

Појасните сценарије апликације: Одредите да ли се користи за препознавање лица, индустријску инспекцију, стриминг уживо или безбедносни надзор
Одредите захтеве основних параметара: Резолуција (1МП-20МП), брзина кадрова (30фпс-60фпс), посебне функције (ХДР, аутофокус, итд.)
Ускладите-моделе-на полицама: изаберите одговарајуће производе са-с-полица у складу са горњим препорукама
Процените потребе прилагођавања: Ако производи са--на полици не могу да задовоље посебне потребе, контактирајте СинцереФирст за прилагођена решења
Проверите компатибилност: Потврдите компатибилност модула са циљним системом (Виндовс/Линук/Андроид) да бисте обезбедили укључите-и-прикључи или обезбедили одговарајућу подршку за драјвер

Закључак

Укратко, ослањајући се на основне предности великог пропусног опсега, ниске латенције, високе дефиниције, високе брзине кадрова и јаке компатибилности, УСБ3.0 модули камере постали су основне визуелне компоненте у различитим областима као што су индустријска инспекција, препознавање лица, ХД ливе стреаминг и паметна малопродаја. Кључ за њихов избор лежи у тачном усклађивању сценарија апликације са параметрима перформанси.

Као високо предузеће са више од 30 година искуства у индустрији оптичких уређаја и модула за камере, СинцереФирст не само да нуди--модуле УСБ3.0 камере које покривају читав опсег од 1МП до 20МП, већ и омогућава клијентима у различитим индустријама да брзо пронађу одговарајуће производе као што су СФ1А293{{{10} СФ8А625-88 (намењен за високо{13}}прецизну инспекцију) кроз препоруке за избор засноване на прецизним сценаријима{20}}. Са великом-фабриком од 3.350㎡, 10 производних линија и месечним производним капацитетом од 10кк комада, у комбинацији са производном снагом класа 10/100 ЦОБ без прашине-радионицама и напредним производним процесом АА (Ацтиве Алигнмент), СинцереФирст је освојио 5 компанија за сарадњу са рец00 Топ. 100% строга контрола квалитета и посвећеност квалитету од 1-годишње замене и 10-годишње гаранције. Било да се ради о персонализованим потребама као што су једно-прилагођавање ОЕМ-а на једном месту и прилагођавање модула ултра-високе дефиниције од 1МП до 200МП, или 7×24 онлајн подршка за услугу са шест звездица 1+1, СинцереФирст може у потпуности да задовољи потребе купаца. Одабир СинцереФирст значи не само одабир УСБ3.0 модула камере високих перформанси, већ и одабир поузданог партнера са осигурањем квалитета, подршком за производне капацитете и флексибилношћу прилагођавања. За више прилагођена решења производа, могу се обавити даље консултације.

ФАК

П1: Које су предности УСБ3.0 модула камере у односу на друге интерфејсе?

О: Његове основне предности су 5Гбпс висок пропусни опсег, ниско кашњење, подршка за ХД пренос велике-фрејмове-брзине, снажна унакрсна компатибилност-система, плуг-и-, и боља прилагодљивост од УСБ2.0 и МИПИ модула.

П2: Које потребе могу да покрију СинцереФирст'с офф-модули-с полице?

О: Нуди 1МП-20МП ван--модуле, укључујући моделе намењене препознавању лица, високој прецизности, ноћном виду итд., прилагођавајући се основним сценаријима у више индустрија.

П3: Које услуге прилагођавања пружа СинцереФирст?

О: Може да прилагоди 1МП-200МП ултра-ХД модуле, укључујући ОЕМ решења на једном месту, као што су оптички дизајн, облик интерфејса, проширење функција и прилагођавање софтвера.

П4: Које гаранције квалитета нуди СинцереФирст?

О: Опремљен АА процесом и радионицама{0}}без прашине, 100% контрола квалитета, 1-годишња замена и 10-годишња гаранција. Сарађује са Фортуне Топ 500 компанијама, обезбеђујући поуздан квалитет.

СИНЦЕРФИРСТ производно предузеће за модуле камере интегрише дизајн, развој, производњу и продају. Можемо да испоручимо готов модул ФПЦ и УСБ камере од 0.1мп до 200мп и модул камере за ендоскоп пречника 0.9мм~10мм. Наши производи се широко користе у различитим областима, као што су АИоТ опрема, паметни дом, паметни медицински, интССеллигент транспорт, аутоматска вожња, интелигентна безбедност, интелигентно складиштење, скенирање, робот, УАВ, медицински ендоскоп, индустријски ендоскоп, рачунар, интелигентни терминали итд.

Оно што издваја СИНЦЕРЕФИРСТ јесте наша посвећеност квалитету, поузданости и{0}}усредсређености на клијенте:

Окружење и процес врхунске производње: Ми водимо радионице класе 10/100 ЦОБ без прашине-и усвајамо напредне АА (активно поравнање) процесе, обезбеђујући да сваки модул испуњава строге стандарде квалитета и испоручује стабилне слике{3}}високих перформанси.

Поуздана гаранција након{0}}продаје: Пружамо 1-годишњу услугу замене и 10-годишњу гаранцију, нудећи дугорочни мир и за индивидуалне програмере и за пословне клијенте.

Богато искуство у индустрији: Са преко 30 година стручности у индустрији оптичких уређаја и модула камера, поседујемо зреле техничке могућности и оперативну ефикасност за решавање сложених потреба купаца.

Ресурси за сарадњу-високог нивоа: Наша партнерства са компанијама из Фортуне Топ 500 су сведочанство нашег признатог квалитета производа и јаке репутације бренда на глобалном тржишту.

Свеобухватна подршка за прилагођавање: Нудимо-ОЕМ решења и решења за прилагођавање на једном месту, омогућавајући нам да се флексибилно прилагодимо различитим сценаријима апликација и решимо јединствене изазове за наше клијенте.

Ако тражите произвођаче и добављаче модула камере или сензора камере, слободно нас контактирајте за цену модула камере и детаљнији увод. СИНЦЕРЕФИРСТ је водећа високотехнолошка-компанија специјализована за произвођаче интегрисаних оптичких уређаја и добављаче решења за системе оптичких слика. На продају су различите врсте модула камере и сензора камере, а такође подржавају прилагођавање како би задовољили све ваше потребе и решили ваше проблеме.
