0,3МП БФ20А6 4.5мм ХД медицински индустријски ендоскопски модул камере



Увод:

БФ20А6 је 1/10-инчни ВГА ЦМОС сензор слике и камера и модули који укључује ЦМОС сензор слике (ЦИС) и ИСП. Произведен је најнапреднијим светским ЦИС процесом за остваривање ултра-ниског тамног шума, високе осетљивости, великог динамичког опсега и система за снимање слике са веома малом потрошњом. Сензор се састоји од низа од 640×480 пиксела који има оптички формат од 1/10 инча за ВГА. Има интегрисана ЦДС кола за поништавање шума, аналогно глобално појачање и одвојени Р/Г/Б контролер појачања, аутоматску компензацију нивоа црне боје и на-чипу 10-битни АДЦ. Тхеон-цхип ИСП пружа веома глатку АЕ и прецизну АВБ контролу. Пружа различите формате података, као што су Баиер РГБ, ИЦбЦр 4:2:2. Има уобичајено коришћен двожични серијски интерфејс за домаћина за контролу рада целог сензора.

Производ је способан да ради до 30 фрејмова у секунди на 12МХз мастер такту у ВГА режиму, уз потпуну корисничку контролу над квалитетом слике и форматом података. Све потребне функције за обраду слике су такође програмабилне преко двожичне серијске магистрале.

1. ХД квалитет слике:Користећи сензор слике из БИД Семицондуцтор-а и велику величину пиксела од 2,25 μм, модул може да снима слике високе{1}}високе дефиниције са богатим детаљима и ниским шумом чак иу окружењима са слабим-освјетљењем, са односом сигнал-/{4}}шумом (СНР) од преко 52дБ, чисте слике и транспарентне слике.​

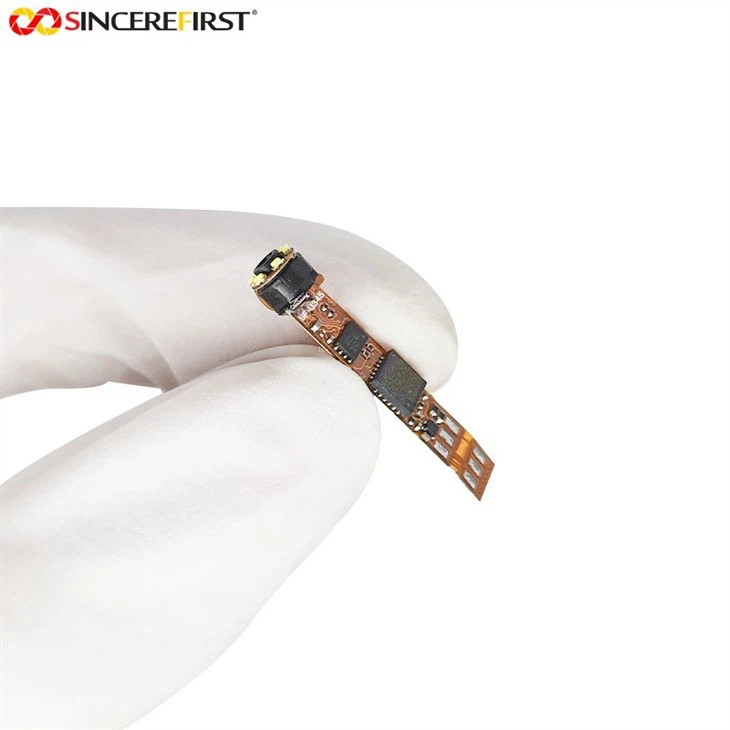

2. Компактан интегрисани дизајн:Објектив и сензор имају интегрисани дизајн, формирајући ултра{0}}танак предњи крај-пречника од само 4,5 мм. Овај фактор форме голог модула пружа максималну флексибилност и прилагодљивост простора за интеграцију уређаја, омогућавајући лако уградњу у различите прецизне инструменте.​

3. Широки угао од 120 степени-и велика дубина оштрине:Широки угао гледања покрива веће подручје посматрања, смањујући слепе углове. У комбинацији са опсегом дубине поља од 3 мм до 50 мм, могу се добити јасне слике било за-преглед изблиза или за макро посматрање, без честог фокусирања.​

4. Уједначено пуњено осветљење и професионална производња:Интегрише 6 ЛЕД лампи за пуњење, које кроз професионални оптички дизајн пружају уједначено осветљење без врућих тачака. У међувремену, СМТ технологија обезбеђује поузданост електричних веза, а АА процес прецизно калибрише оптички центар сочива и сензора, гарантујући одличан квалитет слике и стопу приноса.​

5. Компатибилност{0}}бесплатна драјвера:Подржава УВЦ протокол за плуг-и-функционалност без потребе за додатном инсталацијом драјвера, компатибилан са главним системима као што су Виндовс, Линук и мацОС. Потпуно програмабилно прилагођавање квалитета слике, формата података, параметара експозиције итд., могуће је преко двожичне серијске магистрале, прилагођавајући се различитим захтевима апликација.​

6. Висока поузданост и међународни сертификати:Производ је прошао више строгих међународних сертификата укључујући ЦЕ, ФЦЦ, РоХС и Реацх. Задовољава високе стандарде у погледу електромагнетне компатибилности (ЕМЦ), заштите животне средине и безбедности, задовољавајући ригорозне захтеве медицинске и индустријске области за производе.

• Медицинска дијагностичка опрема:ОРЛ (ухо, нос, грло) ендоскопи, интра{0}}оралне камере, бронхоскопи, уретрални цистоскопи, артроскопи, ветеринарски ендоскопи за кућне љубимце.​

• Индустријско испитивање без{0}}разарања:Ендоскопи за инспекцију унутрашњости цилиндара мотора аутомобила, инспекцијске домете за ваздухопловство, детектори грешака за прецизно ливење, роботи за детекцију корозије цевовода, ендоскопи за преглед енергетске опреме.​

• Потрошачка електроника:Преносни визуелни уши, паметне камере за четкицу за зубе, уређаји за посматрање јаружања цевовода у домаћинству.​

• Научно истраживање и образовање:Микроскопи за биолошке дисекције, системи за посматрање микрофлуидних чипова, наставна демонстрациона опрема за унутрашњу структуру прецизних инструмената.

1. Да ли је модул БФ20А6 компатибилан са уобичајеним оперативним системима?​

Да, подржава УВЦ протокол за плуг-анд-употребу, компатибилан са Виндовс, Линук и мацОС (није потребни додатни драјвери).​

2. Колики је пречник сочива БФ20А6 и какав облик има модул?​

Пречник сочива је 4,5 мм и испоручује се као голи модул са интегрисаним дизајном.​

3. Може ли БФ20А6 да снима јасне слике у окружењима са слабом-осветљењем?​

Да. Има 6 интегрисаних ЛЕД лампи за пуњење (са уједначеним осветљењем-без врућих тачака-) и величином пиксела 2,25 μм × 2,25 μм, што омогућава јасну слику при слабом-светлу.​

4. Које међународне сертификате је прошао БФ20А6?​

Испуњава ЦЕ, ФЦЦ, РоХС и Реацх стандарде, у складу са ЕМЦ, заштитом животне средине и безбедносним захтевима.​

5. Да ли је БФ20А6 погодан за медицинске уређаје као што су ОРЛ опсези?​

Да. Посебно је дизајниран за медицинске сценарије и применљив је на ЕНТ ендоскопе, бронхоскопе, артроскопе, итд.

6. Колика је радна потрошња енергије БФ20А6 у ВГА режиму?​

Његова потрошња енергије је мања или једнака 70 мВ када ради у ВГА режиму од 30 кадрова у секунди, са ултра-ниском потрошњом (мање или једнако 180 μА) у-искљученом режиму напајања.

СИНЦЕРФИРСТ производно предузеће за модуле камере интегрише дизајн, развој, производњу и продају. Можемо да испоручимо готов модул ФПЦ и УСБ камере од 0,3 мп до 108 мп и модул камере за ендоскоп пречника 0,9 мм ~ 8,0 мм. Наши производи се широко користе у различитим областима, као што су АИоТ опрема, паметна кућа, паметна медицина, интелигентни транспорт, аутоматска вожња, интелигентна безбедност, интелигентно складиштење, скенирање, робот, УАВ, медицински ендоскоп, индустријски ендоскоп, рачунар, интелигентни терминали итд.

Ако тражите најбоље произвођаче и добављаче модула камере или сензора камере, слободно нас контактирајте за цену модула камере и детаљнији увод. СИНЦЕРЕФИРСТ је водећа високотехнолошка-компанија специјализована за произвођаче интегрисаних оптичких уређаја и добављаче решења за системе оптичких слика. На продају су различите врсте модула камере и сензора камере, а такође подржавају прилагођавање како би задовољили све ваше потребе и решили ваше проблеме.
